LE CLIENT
Le client est une entreprise italienne spécialisée dans la conception et la réalisation d’installations de minoterie complètes pour la transformation du blé, du maïs et d’autres céréales.
L’EXIGENCE
Pour une nouvelle installation destinée au Moyen-Orient, l’entreprise avait besoin d’un système de correction du facteur de puissance conçu en fonction de la configuration électrique spécifique prévue.
L’installation nécessitait une puissance totale de compensation de 1840 kvar, avec une tension nominale de 400 V et une fréquence de 60 Hz.
Un système de cette puissance est normalement réalisé avec plusieurs armoires, chacune équipée de son propre sectionneur d’arrivée de ligne. Cette configuration aurait nécessité plusieurs disjoncteurs, chacun dédié à la protection d’une seule armoire.
L’installation conçue par le client ne disposait que de deux disjoncteurs, correctement dimensionnés pour la protection des batteries de condensateurs.
Il était donc nécessaire de développer une solution personnalisée, compatible avec l’architecture électrique disponible et capable de garantir la sécurité des opérateurs lors des opérations d’accès et de maintenance.
NOTRE SOLUTION

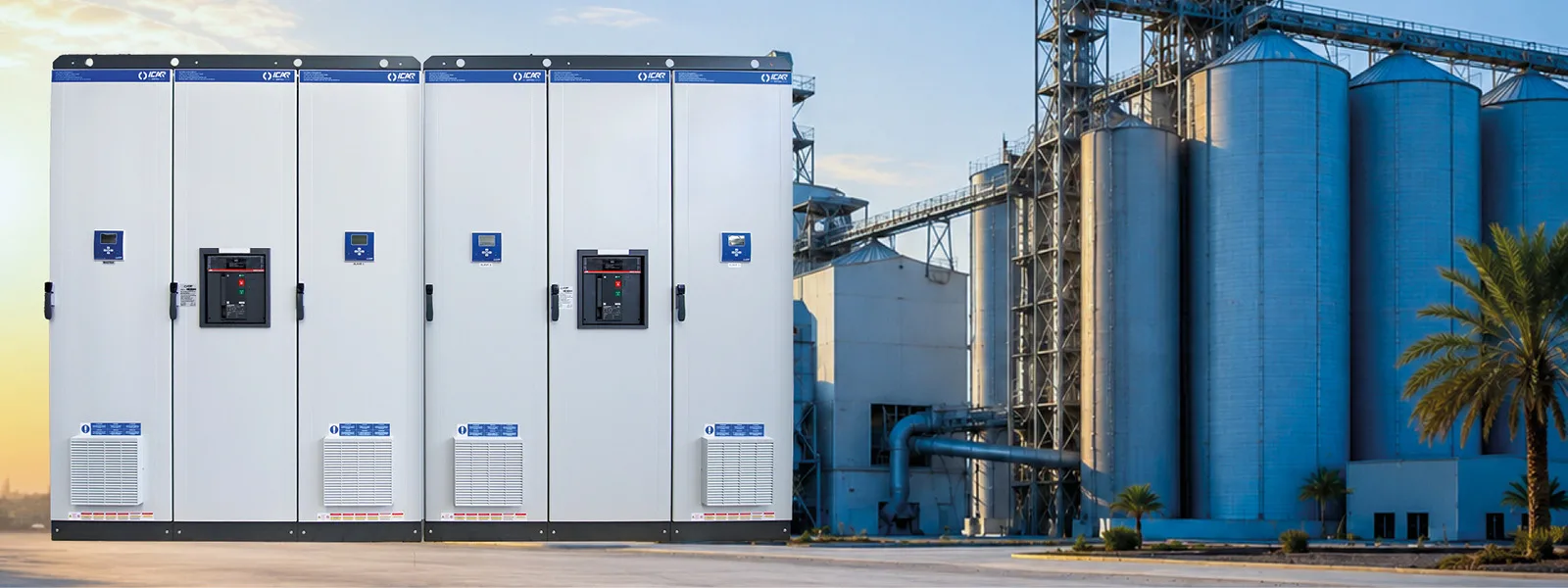

Le bureau d’études d’Ortea a développé un système de correction du facteur de puissance MULTImatic FH20 composé de deux équipements de 920 kvar chacun, pour une puissance totale de 1840 kvar.
Chaque unité a été réalisée avec trois armoires et un seul sectionneur d’arrivée de ligne, rendant la fourniture compatible avec les deux disjoncteurs disponibles dans l’installation.
Afin de garantir une sécurité maximale, le sectionneur général a été équipé d’une bobine de déclenchement. Le système intervient lorsqu’un opérateur ouvre l’une des armoires dépourvues de sectionneur sans avoir préalablement coupé l’alimentation générale.
Les deux équipements ont été configurés respectivement comme MASTER et SLAVE. Une fois installés en parallèle, ils communiquent via des modules RS485 et coordonnent leur fonctionnement comme un seul système de correction du facteur de puissance de 1840 kvar.
La solution personnalisée réalisée sur la base d’un MULTImatic FH20 a permis d’adapter le système à la configuration électrique de l’installation, en utilisant seulement deux disjoncteurs tout en garantissant sécurité, fiabilité et coordination du fonctionnement.
