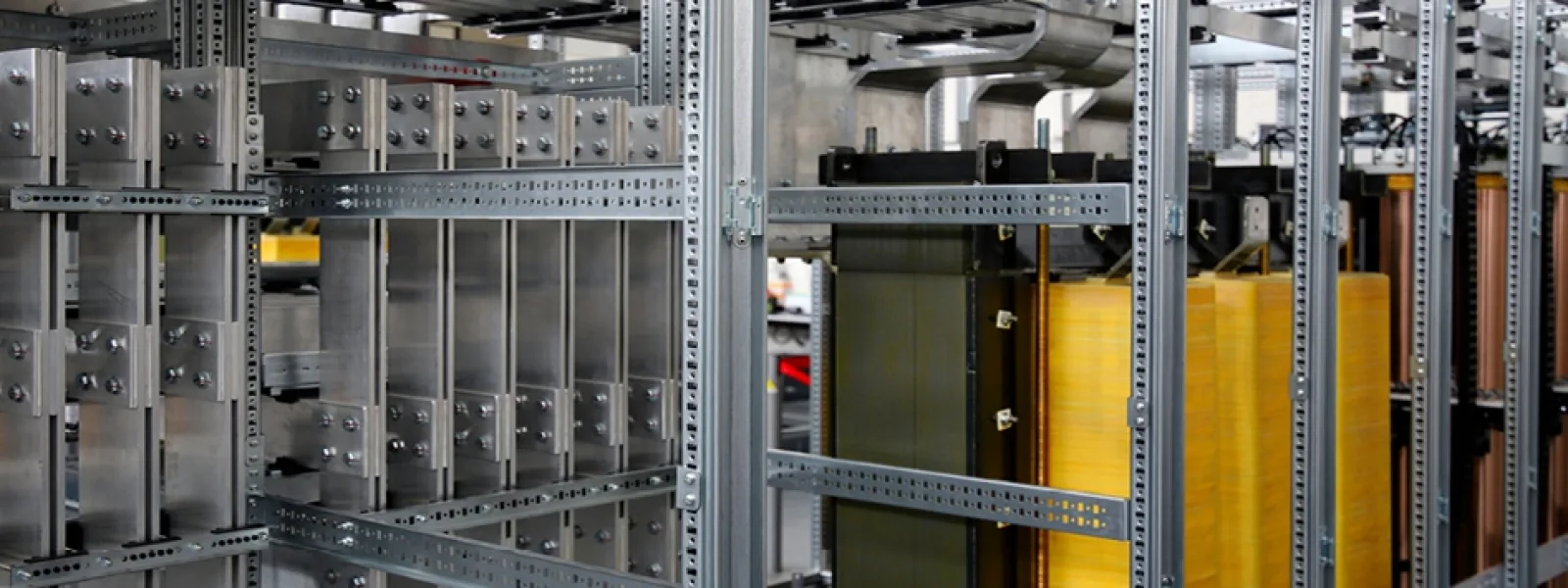

Les grands courants (courant maximum à l’entrée 5774A) entraînent la création de composants extra-larges, et donc de grandes barres, de gros transformateurs, de grands régulateurs … au final: de grands stabilisateurs de tension.
Cette paire de stabilisateurs de tension de modèle Sirius de 3200 kVA avec une régulation de ± 20% est destinée à stabiliser la tension d’une grande banque nigériane.
Donnons quelques chiffres:
- Puissance: 3200kVA
- Tension d’entrée: 400V ± 20%
- Tension de sortie: 400V ± 0,5%
- Courant nominal: 4619A
- Courant d’entrée max: 5774A
- Mesures: 6200x2000x2400mm
- Poids: 12,600 kg
Les stabilisateurs de tension haut de gamme du modèle Sirius sont disponibles de 60kVA à 6000kVA et avec réglage ± 10%, ± 15%, ± 20%, ± 25%, ± 30%, + 15 / -35% et + 15 / -45%.
Le contrôle et la stabilisation réalisée sur la vraie valeur efficace des trois tensions de phase ( true RMS ), sont réalisés par un microprocesseur DSP sous la supervision d’un troisième microprocesseur ( bodyguard ), tous avec un logiciel numérique développé spécifiquement pour Ortea.
Le régulateur de tension est en colonne avec le système Ortea à rouleaux sans parties avec friction ( usure ) et est solide et fiable.
L’interface utilisateur se compose d’un écran tactile multilingue de 10 » équipé d’un port RS485. L’écran affiche toutes les informations relatives aux paramètres ( tension, courant, puissance active, etc. ) et également toutes les informations concernant chaque mode de fonctionnement ( marche / arrêt, limites de régulation de tension, augmentation / diminution de la régulation de tension, etc. ) et toutes les alarmes ( tension minimale et maximale , courant maximum, surchauffe, etc. ).
