Ortea confirme sa capacité à fournir des solutions électriques pour applications critiques avec une nouvelle fourniture destinée à un partenaire de longue date situé en Afrique de l’Ouest.

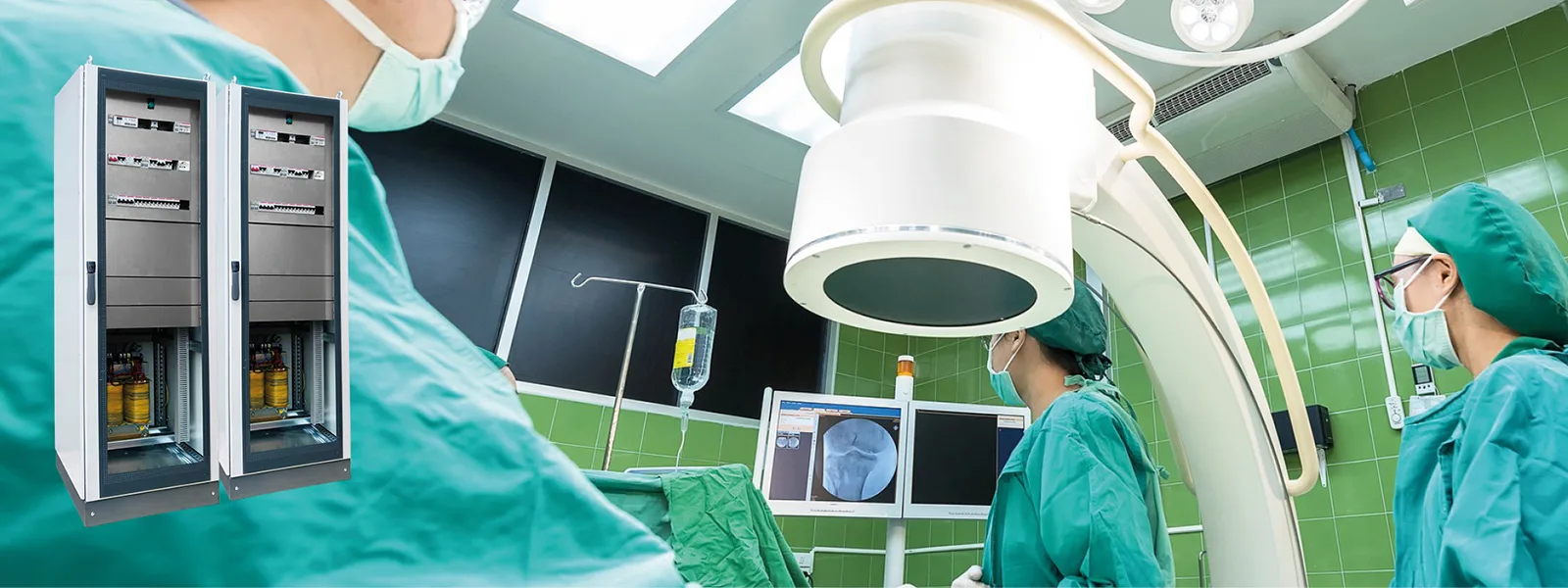

La commande concerne deux tableaux électriques médicaux ISME, acronyme de Isolated Supply for Medical Equipment, conçus pour l’alimentation sûre et continue de locaux à usage médical. La solution intègre un système IT-M avec transformateur d’isolement médical, dispositifs de surveillance et systèmes de signalisation, afin de garantir sécurité électrique, continuité de service et conformité réglementaire.
Dans des environnements tels que les salles d’opération, les salles d’anesthésie, les unités de soins intensifs, les locaux destinés aux examens angiographiques ou les zones de réveil postopératoire, la qualité et la sécurité de l’alimentation électrique sont des éléments essentiels pour la protection des patients, du personnel soignant et des équipements électromédicaux.
Dans les locaux médicaux classés en groupe 2 selon la norme IEC 64-8 Partie 7 Section 710, la continuité de service joue un rôle central : une interruption soudaine de l’alimentation pourrait en effet compromettre le fonctionnement des dispositifs utilisés pour le monitoring, le diagnostic, la thérapie ou le support aux activités chirurgicales.
SYSTÈME IT-M : ISOLEMENT ÉLECTRIQUE ET DÉTECTION DU PREMIER DÉFAUT À LA TERRE
Le tableau ISME Ortea a été développé pour réaliser un système IT-M, c’est-à-dire un système médical isolé de la terre. Cette configuration permet de maintenir l’alimentation même en présence d’un premier défaut à la terre, en signalant rapidement l’anomalie sans provoquer l’interruption automatique du service.
Dans les systèmes IT médicaux, l’isolement électrique constitue une exigence fondamentale pour garantir la continuité opérationnelle et la sécurité dans les locaux à usage médical. Le système permet en effet de contrôler en continu les conditions du réseau et d’intervenir rapidement en cas de faible isolement, de surcharge électrique ou de surcharge thermique.
La solution fournie par Ortea intègre un transformateur d’isolement pour le secteur médical, associé à des dispositifs de surveillance de l’isolement et de la température des enroulements. Le tableau est également prévu pour l’installation de plusieurs panneaux de signalisation à distance, équipés d’indicateurs lumineux et sonores dédiés à la gestion des alarmes dans les systèmes IT-M.
CARACTÉRISTIQUES TECHNIQUES DES TABLEAUX ÉLECTRIQUES MÉDICAUX IT-M FOURNIS
Les deux tableaux faisant l’objet de la fourniture sont réalisés selon les caractéristiques de la gamme ISME Ortea et sont conçus pour une utilisation dans les installations électriques pour locaux médicaux.
Les principales caractéristiques techniques sont les suivantes :
- Puissance nominale : 10kVA
- Fréquence nominale : 50Hz
- Tension de fonctionnement : 230V / 230V
- Courant nominal : 43,5A
- Indice de protection : IP41
- Couleur de l’enveloppe : RAL 7035
- Dimensions : 600x600x2000mm
- Poids : 220kg
La configuration comprend :
- ventilation forcée ;
- contrôleurs d’isolement pour lignes 230 V et 24 V ;
- dispositifs en amont du transformateur ;
- disjoncteurs magnétothermiques sur les lignes de sortie ;
- bornier de raccordement ;
- barre équipotentielle supplémentaire ;
- transformateur auxiliaire 230 V / 24 V ;
- transformateur d’isolement médical.
Cette architecture permet de fournir un tableau complet, compact et déjà prédisposé pour simplifier les activités d’installation, faciliter la mise en service et garantir une surveillance efficace du réseau électrique dans les environnements médicaux.
TRANSFORMATEUR D’ISOLEMENT MÉDICAL : LE CŒUR DU TABLEAU ISME
Le transformateur d’isolement médical est l’un des éléments centraux du tableau ISME. Dans les systèmes IT-M, son utilisation permet de séparer électriquement le circuit d’alimentation, en réduisant le risque de défauts dangereux et en contribuant à la continuité opérationnelle des équipements raccordés.
Dans un local médical de groupe 2, le transformateur d’isolement permet d’alimenter les charges critiques tout en maintenant le service actif même en présence d’un premier défaut à la terre. L’anomalie est détectée par les dispositifs de surveillance, qui signalent la condition de défaut sans interrompre automatiquement l’alimentation.
Le transformateur installé dans les tableaux ISME Ortea présente les caractéristiques suivantes :
- puissance nominale : 10kVA ;
- fréquence : 50-60Hz ;
- tension primaire : 230V ;
- tension secondaire : 230V ;
- configuration : 115-0-115 ;
- enroulements : cuivre ;
- classe d’isolement : H ;
- rendement : supérieur à 96 % ;
- courant de fuite de l’enroulement vers la terre : inférieur à 0,5 mA ;
- sondes PT100 intégrées pour le contrôle thermique.
Ces caractéristiques rendent le transformateur adapté à une utilisation dans des applications médicales où fiabilité, sécurité électrique et continuité d’alimentation sont des exigences indispensables.
À QUOI SERT UN TRANSFORMATEUR D’ISOLEMENT MÉDICAL ?
Un transformateur d’isolement médical sert à séparer électriquement le circuit d’alimentation dans les locaux à usage médical, contribuant ainsi à la protection des patients, du personnel soignant et des équipements électromédicaux.
Dans les systèmes IT-M, le transformateur d’isolement permet de maintenir l’alimentation même en présence d’un premier défaut à la terre. Ainsi, le système n’interrompt pas automatiquement le service, mais signale rapidement l’anomalie au moyen des dispositifs de surveillance et des panneaux d’alarme.
Cette fonction est particulièrement importante dans les salles d’opération, les unités de soins intensifs, les salles d’anesthésie, les locaux d’angiographie et d’hémodynamique, ainsi que dans toutes les zones médicales où la continuité de l’alimentation électrique est essentielle.
NORMES POUR TABLEAUX MÉDICAUX AVEC SYSTÈME IT-M
Le secteur médical exige le respect de normes spécifiques et strictes. Les tableaux électriques médicaux ISME Ortea sont conçus en référence aux principales normes applicables aux installations électriques médicales, aux systèmes de surveillance, aux tableaux électriques et aux transformateurs d’isolement.
Les normes de référence indiquées comprennent notamment :
- IEC 64-8 Partie 7 Chapitre 710, relative aux installations électriques dans les locaux à usage médical ;
- HD 60364-7-710, pour les prescriptions relatives aux environnements médicaux ;
- EN 61557-8 et EN 61557-9, pour les systèmes de surveillance de l’isolement et de localisation des défauts ;
- EN 61000-6-2 et EN 61000-6-4, relatives à la compatibilité électromagnétique ;
- HD 60947-6-1 et HD 60364-5-53, pour les dispositifs de commutation et de protection ;
- EN 61439-1 et EN 61439-2, pour les ensembles d’appareillage à basse tension ;
- EN / IEC 61558-2-15, relative aux transformateurs d’isolement pour l’alimentation de locaux à usage médical ;
- IEC 60364-7-710, pour les panneaux d’alarme locale en environnement médical.
Le respect de ces références techniques est un aspect déterminant pour garantir l’aptitude des tableaux ISME à être utilisés dans les établissements de santé et les environnements médicaux critiques.
LES AVANTAGES DES TABLEAUX ISME ORTEA POUR LOCAUX MÉDICAUX
La solution ISME Ortea offre plusieurs avantages aux concepteurs, installateurs et établissements de santé.
SÉCURITÉ ÉLECTRIQUE
La présence du transformateur d’isolement et du système de surveillance permet de gérer le premier défaut à la terre sans interruption immédiate du service.
CONTINUITÉ OPÉRATIONNELLE
Le système IT-M est conçu pour garantir une alimentation stable et contrôlée dans les locaux médicaux où la continuité est prioritaire.
SURVEILLANCE COMPLÈTE
Le tableau intègre des fonctions de contrôle de l’isolement, de la température et des conditions de fonctionnement du réseau électrique.
INSTALLATION SIMPLIFIÉE
La fourniture d’un tableau complet réduit les activités d’intégration sur site et facilite la mise en service.
COMPACITÉ ET FIABILITÉ
La structure du tableau permet de regrouper dans une seule solution les dispositifs de protection, de contrôle, d’isolement et de signalisation.
SOLUTIONS ORTEA POUR LA POWER QUALITY DANS TOUS LES SECTEURS D’APPLICATION
La fourniture des deux tableaux ISME avec système IT-M en Afrique de l’Ouest confirme la confiance accordée à Ortea par des partenaires internationaux actifs sur des marchés où fiabilité, conformité réglementaire et qualité de fabrication sont des facteurs décisifs.
Grâce à l’expérience acquise dans la conception et la réalisation de solutions de power quality, Ortea est en mesure d’accompagner des applications complexes dans de nombreux secteurs : médical, industriel, infrastructures, énergie, transport, tertiaire, data center, food & beverage et de nombreux autres domaines dans lesquels la continuité et la qualité de l’alimentation électrique constituent une exigence stratégique.
Des stabilisateurs de tension aux transformateurs, des systèmes de compensation d’énergie réactive aux filtres actifs, jusqu’aux dispositifs pour l’efficacité énergétique et aux compensateurs de creux de tension et microcoupures, Ortea propose une offre complète pour améliorer la sécurité, la continuité opérationnelle et l’efficacité des installations électriques.
FAQ
QU’EST-CE QU’UN TABLEAU ISME ?
Un tableau ISME, acronyme de Isolated Supply for Medical Equipment, est un tableau électrique conçu pour alimenter des locaux médicaux au moyen d’un système IT-M isolé de la terre. Il intègre un transformateur d’isolement, des systèmes de surveillance et des dispositifs de signalisation du premier défaut à la terre.
OU SONT UTILISES LES TABLEAUX ISME ?
Les tableaux ISME sont destinés aux locaux médicaux de groupe 2, tels que les salles d’opération, les salles d’anesthésie, les unités de soins intensifs, les locaux pour examens angiographiques et hémodynamiques, les zones de préparation et les zones de réveil postopératoire.
POURQUOI LE SYSTEME IT-M EST-IL IMPORTANT DANS LE SECTEUR MEDICAL ?
Le système IT-M permet de maintenir la continuité de l’alimentation même en présence d’un premier défaut à la terre. Cela est essentiel dans les environnements où une interruption soudaine de l’alimentation pourrait compromettre le fonctionnement des équipements électromédicaux.
À QUOI SERT UN TRANSFORMATEUR D’ISOLEMENT MEDICAL ?
Un transformateur d’isolement médical sert à séparer électriquement le circuit d’alimentation dans les locaux à usage médical. Dans les systèmes IT-M, il contribue à la sécurité électrique et permet de maintenir l’alimentation même en présence d’un premier défaut à la terre.
QUELS LOCAUX NECESSITENT UN SYSTEME IT-M ?
Le système IT-M est utilisé dans les locaux médicaux de groupe 2, où la continuité de l’alimentation électrique est essentielle. Cette catégorie comprend les salles d’opération, les salles d’anesthésie, les unités de soins intensifs, les locaux d’angiographie, les locaux d’hémodynamique et les zones de réveil postopératoire.
QUELLES NORMES REGISSENT LES INSTALLATIONS ELECTRIQUES DANS LES LOCAUX MEDICAUX ?
Les installations électriques dans les locaux médicaux font référence à des normes telles que IEC 64-8 Partie 7 Section 710, IEC 60364-7-710, EN 61557-8, EN 61557-9, EN 61439-1, EN 61439-2 et EN/IEC 61558-2-15 pour les transformateurs d’isolement médicaux.
