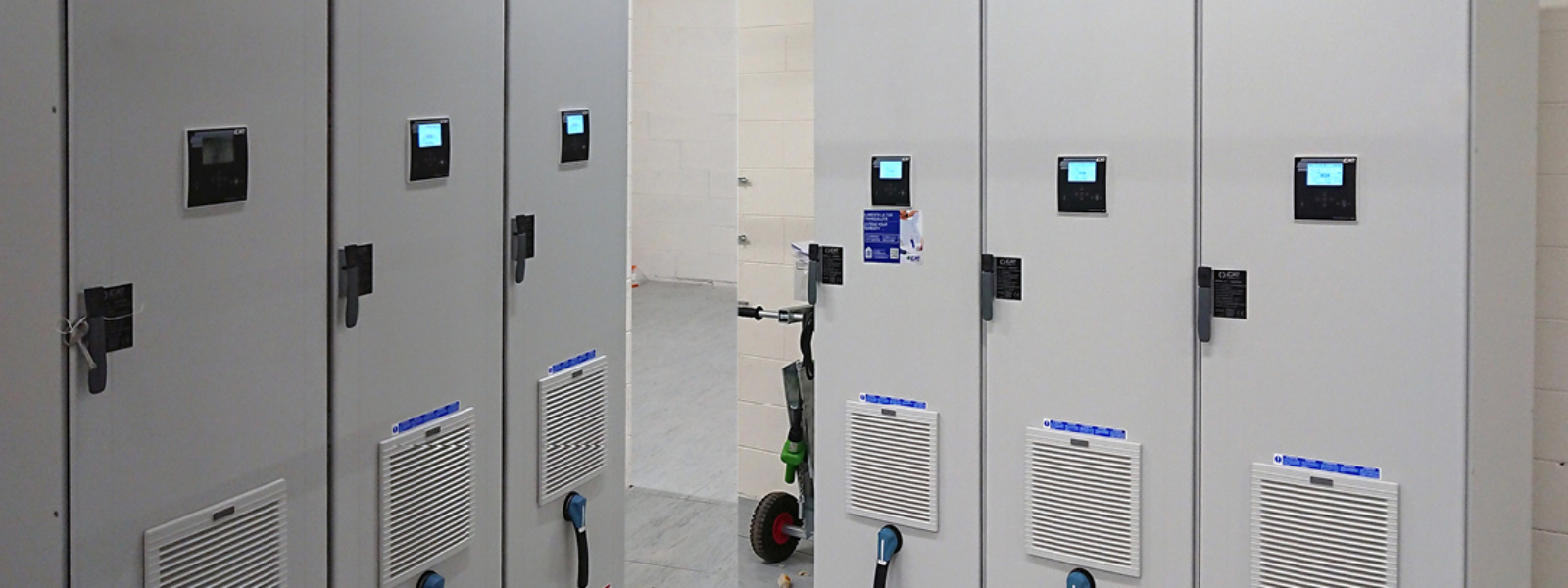

La fornitura è di 6 rifasatori MULTImatic FH20 da 460kvar a 400V, per un totale di 2760kvar.
L’impianto è un grosso immobile ad utilizzo piattaforma logistica avanzata, una delle più grosse del nordest Italia (quasi 200.000mq coperti di cui 140.000mq per stoccaggio robotizzato, 65 baie di carico).
La potenza installata è di tutto rispetto: 8MW, un valore che fa pensare più ad un’industria che ad un sito logistico!
I carichi sono soprattutto illuminazione di nuova generazione, condizionamento inverterato, apparecchiature elettroniche, sistemi robotizzati di movimentazione: tutte utenze sostanzialmente distorcenti che rendono necessario l’utilizzo di robusti rifasatori con induttanze di blocco, quali i MULTImatic FH20 che si caratterizzano per una frequenza di detuning di 180Hz, grazie al generoso dimensionamento delle induttanze di blocco delle armoniche di corrente.
Per impianti di questa tipologia il power quality è fondamentale per garantire una continuità di servizio assoluta. E non è facilissimo da ottenere: l’enorme lunghezza totale dei cavi e la conseguenza delle cadute di tensione, la sensibilità di molte utenze, la distorsione della corrente… problematiche che vanno tenute sotto controllo. Il rifasamento detuned evita il rischio di risonanze, che potrebbero causare amplificazione delle #armoniche con peggioramento della qualità della tensione.
E tutto con attenzione all’efficienza energetica: l’impianto è certificato “BREEAM Very Good”… anche grazie al rifasamento ICAR installato.
Fornitura e foto by Franco Minetti/Novartecnica: ottimo lavoro!
